JACOB Rohrbau
Rohrsysteme für Schüttgüter und Luft nach dem Baukasten-Prinzip
Wir haben ein umfassendes Angebot an Standard-Rohrbauteilen, die wir kurzfristig oder sofort ab Lager liefern können.
Passende Übergänge von Ihren Maschinen auf das Rohrsystem fertigen wir für Sie an.
RohrbauteileGrundausführung
- Original JACOB-Rohrbau
- Rohrsysteme für Schüttgüter und Luft
- Aus Stahl, lackiert oder feuerverzinkt, und aus Edelstahl
- Komponenten mit geprüfter Druckstoßfestigkeit bis 3 bar, Sonderprogramm bis 10 bar
- Kurzfristige Lieferung direkt ab unserem sehr umfangreichen Lager
- Sonderkomponenten fertigen wir für Sie an.
Produktübersicht JACOB Bördelrohrbau
Die unten abgebildeten Rohrbauteile bilden nur einen, wenn auch wesentlichen Teil des gesamten JACOB-Produktprogrammes ab.
Quick Connect
Spannringe 2-teilig
mit / ohne Dichtmasse
Bördeldichtringe
(Silikon, NBR, EPDM)
Erdungsbrücke
Geschweißte Rohre
(200, 500, 1.000, 2.000 mm)
Anschweißenden 55 mm
Einschieberohr
Ringdichtung für Einschieberohre
Segmente
(5°, 15°, 30°, 45°)
Rohrbögen R=2D
(30°, 45°, 60°, 90°)
Rohrbögen R=1D
(30°, 45°, 60°, 90°)
Rohrbögen große Radien
T-Stücke
Gabelstücke 45°
Gabelstücke 30°
Hosenrohre
Konusstücke
Anschlussstutzen
Gegenflansch f. Anschlussstutzen
Übergangsstücke ohne Neigung
Übergangsstücke 45°
Übergangsstücke 60°
Schlauchanschlussstutzen
Ausblasrohre
Schläuche
Schlauchschellen
Sackstutzentopf
Sackschnallen
Regenhauben
Deflektorhauben
Kontrollstutzen
Gummideckel
Kontrollrohre
Reinigungsrohre
Plexiglasrohre
Drosselklappen
Rohrregulierschieber
Luftregulierschieber
Rohrschieber
Rohrklappkästen asymmetrisch
manuell (mit / ohne Dichtung)
Rohrklappkästen asymmetrisch
pneumatisch (mit / ohne Dichtung)
Deckenklappkästen symmetrisch
manuell (mit / ohne Dichtung)

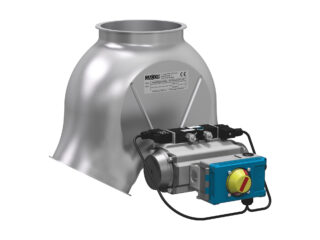

Deckenklappkästen symmetrisch
pneumatisch (mit / ohne Dichtung)
Drehrohrverteiler
Rohrschellen f. Wandbefestigung
Rohrschellen f. Deckenbefestigung
Blinddeckel
Übersicht unseres Lagerbestandes an JACOB-Rohrbauteilen
A = Bevorratung aller Rohrbauformteile und Spannringe gemäß JACOB-Katalog
b = Bevorratung von Rohren, Segmenten und Spannringen
Andere Durchmesser um Materialstärken auf Anfrage.
| Durchmesser in mm | 60 | 80 | 100 | 120 | 150 | 200 | 250 | 300 | 350 | 400 |
|---|---|---|---|---|---|---|---|---|---|---|
| grundiert 1 bzw. 1,5 mm | A | A | b | b | ||||||
| grundiert 2 mm | A | A | A | A | b | b | ||||
| grundiert 3 mm | A | A | A | A | A | b | b | |||
| verzinkt 1 bzw. 1,5 mm | A | A | A | A | A | A | A | |||
| verzinkt 3 mm | A | A | A | A | ||||||
| VA 1 bzw. 1,5 mm | A | A | A | A | A | A | A | A | ||
| VA 2 mm | A | A | A | A | A | A | b | b |
Bei Anfragen/Bestellungen geben Sie bitte den Durchmesser und die Materialstärke bzw. –art sowie die Materialart der Spannringe an.
Spannringe sind verzinkt oder aus Edelstahl lieferbar.
Die Konusstücke gibt es auch in anderen Ø-Sprüngen.
Wir beraten Sie gerne.
Bestellblatt für JACOB Bördelrohrbau
Bei Anfragen/Bestellungen bitte den gewählten Durchmesser und die Materialstärke bzw. –art in der Tabelle auf dem Bestellblatt ankreuzen sowie die Materialart des Spannringes festlegen.
Bei mehreren Durchmessern bitte entsprechende Anzahl Bestellzettel ausfüllen.
