Trogschnecken
für die mechanische Förderung von Schüttgütern
Trogförderschnecken von PAUL GROTH für die waagerechte oder leicht ansteigende mechanische Förderung von mehligen, körnigen und klumpigen Schüttgütern in der Lebensmittel-, Getreide und Non-Food Industrie
Bei entsprechender Ausführung eignen sich die Trogschnecken auch zum Dosieren, Netzen, Mischen oder Zerkleinern von Schüttgütern.
Für den Einsatz in der Lebensmittel-Industrie sind alle Oberflächen innen und außen zugänglich und gut zu reinigen. Alle Materialien und Stoffe, die mit dem Produkt in Berührung kommen sind für den Lebensmittelkontakt geeignet.
Ausgehend von unserem Standard-Baukastensystem passen wir Ihre Trogschnecken den Produkteigenschaften, Einbaumöglichkeiten und weiteren Prozessanforderungen an.

Trogförderschnecken Grundausführung
- Motorkonsole mit Getriebemotor und elastischer Kupplung
- Trogschnecken aus Stahl: Außen lackiert und innen unbehandelt, oder Trog feuerverzinkt
- Trogschnecken aus Edelstahl: Tauchgebeizt und außen glasperlengestrahlt
- Schneckengewinde auch aus hochverschleißfestem Stahl
- Bevorzugte Baugrößen TS170, TS220 TS270 und TS320
Trogschneckengrößen und technische Daten
Trogschnecken | TS100 | TS120 | TS170 | TS220 | TS270 | TS320 | TS370 | TS420 | |
---|---|---|---|---|---|---|---|---|---|
Trogbreite | mm | 100 | 120 | 170 | 220 | 270 | 320 | 370 | 420 |
Gewindedurchmesser | mm | 90 | 100 | 150 | 200 | 250 | 300 | 350 | 400 |
Vorgesehener JACOB Rohrbau Ø | mm | 120 150 |
120 150 |
150 200 |
200 | 200 250 |
250 300 |
300 | 300 |
Leistungsbeispiel abhängig von z.B. Produkteigenschaften und Prozessanforderungen | |||||||||
Getreide 0,75 t/m³ | t/h | 2 | 4 | 16 | 30 | 45 | 65 | 90 | 115 |
Pulver 0,5 t/m³ | t/h | 0,5 | 1 | 4 | 8 | 13 | 17 | 23 | 30 |
Materialstärken in der Standardausführung | |||||||||
Trog |
mm | 2,0 | 2,0 | 3,0 (VA 2,0 mm) | 3,0 | 3,0 | 3,0 | 3,0 | 3,0 |
Endlosgewinde innen/außen Stahl Edelstahl |
mm mm |
- - |
- - |
3/1,6 3/1,6 |
6/3 3,5/1,7 |
6/3 - |
6/3 - |
5/2,5 - |
8/4 - |
Schneckenflügel Stahl Edelstahl |
mm mm |
3 3 |
3 3 |
5 4 |
5 4 |
5 4 |
5 4 |
6 5 |
6 5 |
Trogschnecken Ausführung und Zubehör

Eckiger Auslauf passend zu
Jacob Übergangsstück

Loser Gegenflansch für eckigen Auslauf

Runder Auslauf auf Jacob Rohr

Dosierblech für Trogschnecken

Dosiersattel für Trogschnecken

Progressive Gewindesteigung

Paddelgewinde mit
eingeschraubten Paddeln

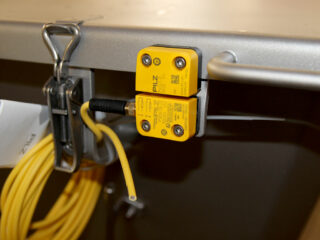

Schanzdeckel
mit Sicherheitsschalter

Innenliegende Schanzklappe

Kapazitiver Schanzmelder

Anschweißstutzen für
Zwischenauslaufschieber

Auslaufschieber Hand-, elektrisch-
oder pneumatisch bedient

Einfacher Hand-Auslaufschieber

Zweiteiliges Mittellager
für Trogschnecken

Dach über Mittellager
bei langem Einlauf

Flacher Deckel
für Trogschnecken

Geteilter Trog

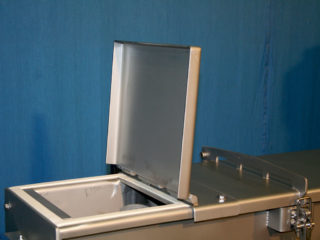

Aufklappbarer Deckel
mit Sicherheitsschalter

Aufklappbarer Boden
mit Sicherheitsschalter

Regenabdeckung
für Getriebemotor

Angeschweißte Halteplatte

Fuß mit Halbschale für Trog

Rippe als Trogverstärkung

Drehzahlwächter

Ausführung für trockene
Lebensmittel

ATEX Zone 22 und 21

Betriebsanleitung
Deutsch oder Englisch
Wellenabdichtungen für
Förderschnecken
Die Wellenabdichtungen können bei Bedarf entsprechend der Anforderungen des jeweiligen Einsatzfalles der Förderschnecken ausgeführt werden. Gängige Ausführungen zeigt die folgende Tabelle. Die Wellendichtringe sind für Non-Food oder Lebensmittel erhältlich.

HD-Wellenabdichtung bündig mit Endplatte

Aluminiumgehäuse mit zwei Wellendichtringen und Fettsperre oder Spülluftanschluss

Wellenabdichtung mit Stopfbuchse
Maßblatt für Trogschnecken

Die Abmessungen und Anschlussmaße unserer Trogschnecken-Typen können Sie aus dem Maßblatt und der folgenden Tabelle entnehmen.
Trogschnecken Typen und Maße
TS170 | TS220 | TS270 | TS320 | ||
---|---|---|---|---|---|
A | mm | 180 (250) | 250 | (250) 300 | (300) 350 |
A1 | mm | 202 (270) | 270 | (270) 325 | (325) 375 |
A2 | mm | 220 (290) | 290 | (290) 345 | (345) 375 |
A3 | mm | 68 (69) | 80 | 62 (62) | (68) 68 |
B | mm | 170 | 220 | 270 | 320 |
B1 | mm | 242 | 302 | 360 | 412 |
H | mm | 195 | 243 | 287 | 335 |
H1 | mm | 229 | 281 | 329 | 378 |
L | mm | - | - | - | - |
L1 | mm | - | - | - | - |
L2 | mm | - | - | - | - |
L3 | mm | 500 | 500 | 750 | 750 |

Mehrfachtrogschnecken
Trogschnecken können als Mehrfach-Förderschnecken ausgeführt werden, um schwerfließende Produkte über eine größere Fläche aus einem Silo auszutragen oder wenn die Gegebenheiten vor Ort geringe Bauhöhen erfordern.
